在半導體生產過程中，不同加工步驟之間的運輸是通過專用盒或 FOUPS（前開式統一料箱）進行的。必須盡可能降低破損風險。在這種情況下，晶圓映射對于識別潛在的裝載錯誤和防止破損風險至關重要。

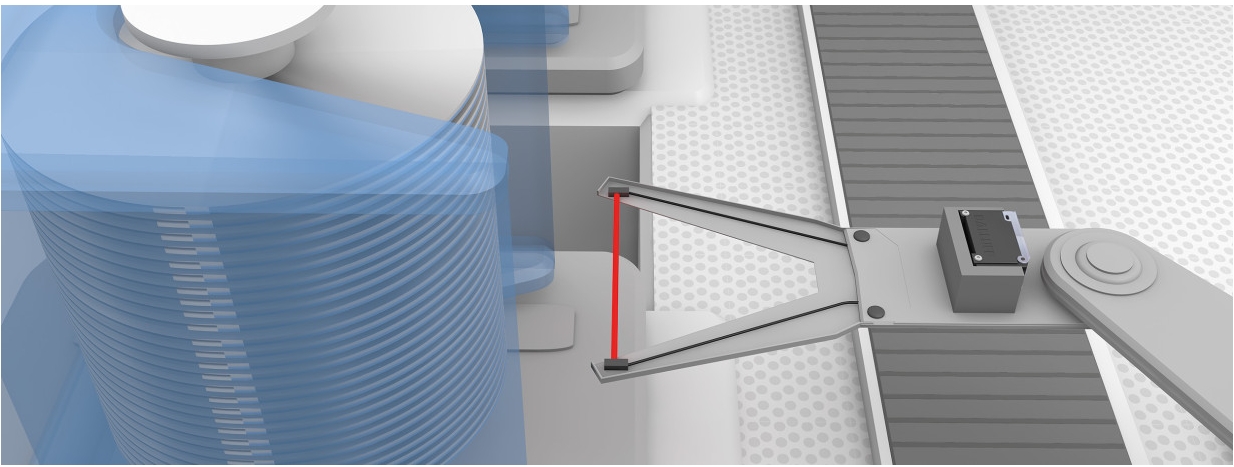

為了繪制晶片圖，末端執行器中集成了一個光學傳感器，末端執行器位于機器人手臂的末端，通常是一種叉形抓手。在晶圓映射過程中，末端執行器向 FOUP 伸出足夠長的距離，這樣單個晶圓就會打斷傳感器的光束。

當末端效應器從上到下沿著 FOUP 移動時，控制系統可以計算有多少晶圓存在，以及它們是否被正確插入。由于堆疊在 FOUP 中的晶片之間的間隙只有幾毫米薄，因此整個末端效應器必須同樣薄。這就要求末端效應器末端的晶片映射傳感器必須盡可能薄和輕。

我們專門為這種應用開發了一種非常適合晶片測繪的傳感器 - 光學傳感器頭BOH00EZ厚度僅為 1.5 毫米，可靠的開關距離可達 800 毫米。采用 MicroSPOT 技術的光學傳感器頭光學傳感器頭采用 MicroSPOT 技術為您提供卓越的精度。它們可確保在任何時候都能可靠地檢測到滿槽、雙晶片或歪斜晶片。隨時檢測憑借靈活的電纜和極小的設計，您可以享受最大的設計自由度。

特點

在最狹小的空間內也能保持極高的精度 - 開啟角度最小

適用于各種末端執行器

模塊化系統 - 完美適用于特定的機械安裝情況
